Studium przypadku linii do wytłaczania rur elektroinstalacyjnych z PVC dla projektów budowlanych w Tunezji

Rynek budowlany i usług budowlanych w Tunezji wymaga systemów rur instalacyjnych elektrycznych dla budynków mieszkalnych, obiektów komercyjnych i projektów infrastrukturalnych. Dla lokalnych producentów rur, produkcja wielu rozmiarów rur instalacyjnych z PVC na elastycznej linii wytłaczania może pomóc w zaspokojeniu różnych wymagań dotyczących ochrony kabli.

Tunezyjski producent rur z tworzyw sztucznych zaplanował zatem rozszerzenie swoich możliwości produkcyjnych o linię do wytłaczania rur z PVC do produkcji rur instalacyjnych elektrycznych.

Głównym wymogiem nie było jedynie zwiększenie zdolności produkcyjnych, ale skonfigurowanie linii zdolnej do produkcji różnych specyfikacji rur dla różnych zastosowań budowlanych.

Klientem jest tunezyjski producent rur z tworzyw sztucznych dostarczający produkty z PVC dla lokalnych projektów budowlanych i instalacji elektrycznych.

Jego dotychczasowa produkcja koncentrowała się głównie na tradycyjnych rurach z PVC. Wraz ze wzrostem popytu na rury instalacyjne elektryczne, producent zaplanował dodanie produktów rur instalacyjnych elektrycznych z PVC do swojej oferty.

Docelowe produkty obejmowały różne średnice rur i grubości ścianek dla:

• Okablowanie mieszkalne
• Budynki komercyjne
• Instalacje elektryczne
• Ochrona kabli
• Projekty budowlane

Klient potrzebował zatem systemu wytłaczania, który mógłby obsługiwać wiele specyfikacji produktów.

Przed zakupem nowego sprzętu producent stanął przed kilkoma wyzwaniami produkcyjnymi.

Projekty instalacji elektrycznych nie zawsze wymagają tego samego średnicy rury. Klient potrzebował produkować wiele rozmiarów rur instalacyjnych z PVC przy użyciu konfigurowalnego systemu produkcyjnego.

Rury instalacyjne elektryczne z PVC wymagają kontrolowanej średnicy zewnętrznej i grubości ścianki, aby gotowa rura mogła być używana z odpowiednimi złączkami i systemami instalacyjnymi.

Zmiana między różnymi specyfikacjami rur wymagała odpowiednich matryc wytłaczających i elementów kalibracyjnych.

Klient chciał również zredukować niepotrzebne ręczne przenoszenie poprzez zintegrowanie wytłaczania, chłodzenia, ciągnięcia i cięcia w jeden ciągły proces produkcyjny.

Projekt został skonfigurowany wokół ciągłej linia do wytłaczania rur z PVC do produkcji rur instalacyjnych elektrycznych.

Główne wyposażenie obejmowało:

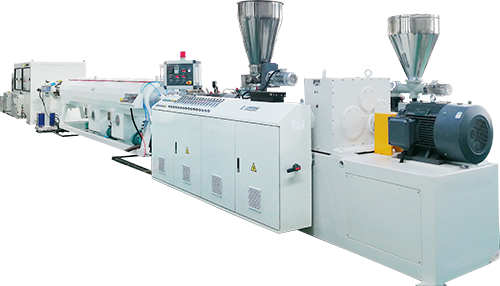

System podawania PVC → Wytłaczarka dwuślimakowa → Matryca do rur instalacyjnych elektrycznych → Zbiornik kalibracyjny próżniowy → Zbiornik chłodzący → Ciągnik → Maszyna tnąca

Każdy element pełni określoną funkcję w procesie produkcyjnym.

Wytłaczarka dwuślimakowa przetwarza mieszankę PVC i dostarcza uplastyczniony materiał w sposób ciągły do matrycy.

Matryca formuje wymaganą średnicę rury i strukturę ścianki. Różne specyfikacje rur mogą wykorzystywać odpowiednie narzędzia.

System kalibracji pomaga ustalić wymaganą średnicę zewnętrzną i okrągłość rury po wytłoczeniu.

Sekcja chłodzenia usuwa ciepło z rury instalacyjnej z PVC i pomaga utrzymać jej wymiary.

Ciągnik w sposób ciągły przeciąga rurę przez sekcję chłodzącą. Jego prędkość jest skoordynowana z procesem wytłaczania.

Jednostka tnąca produkuje rury instalacyjne elektryczne z PVC o stałej długości zgodnie z wymaganą specyfikacją produktu.

Jednym z kluczowych wymogów tunezyjskiego projektu była możliwość produkcji rur instalacyjnych elektrycznych o różnych rozmiarach.

Zamiast projektować całkowicie oddzielną linię dla każdego rozmiaru, system produkcyjny został skonfigurowany wokół wymiennych narzędzi i regulowanych parametrów procesu.

Główne czynniki zmiany obejmowały:

Taka konfiguracja pozwoliła producentowi na organizację produkcji zgodnie z różnymi specyfikacjami rur instalacyjnych elektrycznych.

Proces produkcji rur instalacyjnych elektrycznych z PVC przebiega w sposób ciągły:

Mieszanka PVC jest przenoszona do systemu wytłaczania.

Wytłaczarka dwuślimakowa topi i uplastycznia materiał.

Stop PVC przechodzi przez matrycę do rur instalacyjnych elektrycznych, tworząc wstępny kształt rury.

Gorąca rura wchodzi do sekcji kalibracji próżniowej w celu ustalenia jej wymaganych wymiarów.

Rura przechodzi przez zbiornik chłodzący w celu obniżenia temperatury i utrzymania geometrii rury.

Ciągnik w sposób ciągły przeciąga rurę przez linię produkcyjną.

Gotowa rura jest cięta na określone długości do przechowywania, transportu lub instalacji.

Po uruchomieniu linii do wytłaczania rur instalacyjnych elektrycznych z PVC, tunezyjski producent był w stanie zorganizować produkcję wokół wielu specyfikacji rur.

Główne usprawnienia dotyczyły elastyczności produkcji i integracji procesów:

• Wiele rozmiarów rur można było zaplanować dzięki różnym konfiguracjom narzędzi.
• Wytłaczanie, kalibracja, chłodzenie, ciągnienie i cięcie zostały zintegrowane w ciągły proces.
• Wymiary rur można było regulować poprzez skoordynowane narzędzia i parametry procesu.
• Rury instalacyjne elektryczne o stałej długości można było przygotować do zastosowań budowlanych.
• Producent rozszerzył swoją ofertę produktów z PVC dla projektów instalacji elektrycznych.

Rezultatem było ustawienie produkcyjne lepiej dopasowane do wymagań tunezyjskiego rynku budowlanego i rur instalacyjnych elektrycznych.

Wytłaczanie PVC jest odpowiednie do rur instalacyjnych elektrycznych, ponieważ proces ten pozwala na ciągłe formowanie rur o określonych wymiarach i strukturach ścianek.

Dla producentów wytwarzających wiele specyfikacji rur, system wytłaczania można skonfigurować zgodnie z:

• Średnica rury
• Grubość ścianki
• Formulacja PVC
• Wydajność produkcji
• Długość produktu
• Odpowiednie wymagania produktu

To sprawia, że wytłaczanie jest praktyczną metodą produkcji dla producentów dostarczających rury instalacyjne elektryczne z PVC do zastosowań budowlanych i ochrony kabli.

Ten projekt w Tunezji pokazuje, że wybór linii do wytłaczania rur instalacyjnych elektrycznych z PVC powinien zaczynać się od rzeczywistych specyfikacji produktu, a nie tylko od wymaganej wydajności maszyny.

Kluczowe czynniki to:

Zakres produktu → Projekt matrycy → Kalibracja → Chłodzenie → Ciągnik → Cięcie

Dla producentów planujących produkcję rur instalacyjnych elektrycznych o różnych rozmiarach, sprzęt powinien być skonfigurowany zgodnie z wymaganym zakresem średnic i grubości ścianek.

Ta sama zasada może być również stosowana do produkcji rur z PVC dla budownictwa mieszkaniowego, budynków komercyjnych, instalacji elektrycznych i wybranych zastosowań ochrony kabli.

Projekt tunezyjski pokazuje, jak linia do wytłaczania rur z PVC do produkcji rur instalacyjnych elektrycznych może być skonfigurowana do produkcji wielu specyfikacji rur.
