Linia do produkcji rur PE 500-1200mm HDPE z nożem bez opiłków

LINIA PRODUKCYJNA RUR HDPE 500-1200mm

KONFIGURACJA LINII I

KONFIGURACJA LINII II

CECHA TECHNICZNA -- MASZYNA GŁÓWNA

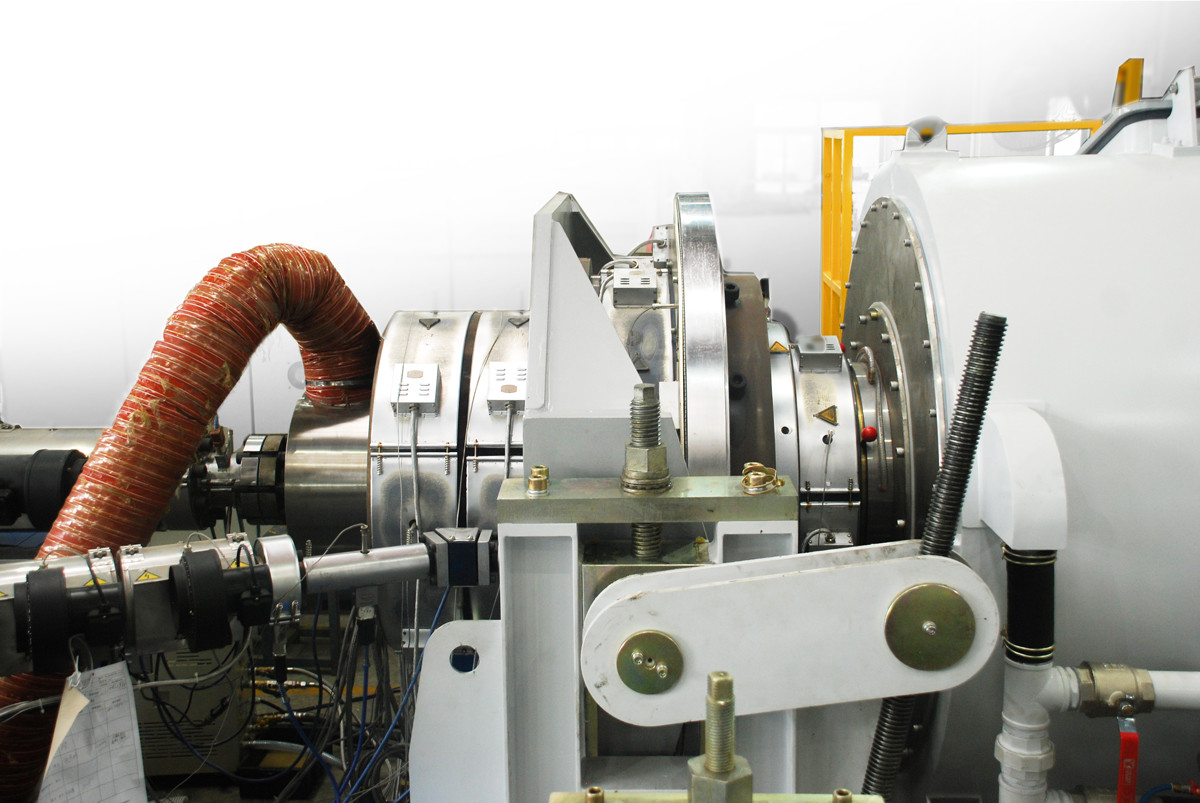

Wytłaczarka

Wyposażona w wysoko wydajną wytłaczarkę jednoślimakową serii 40D, wysokowydajna, stabilna i doskonała w obsłudze;

Wydajność wytłaczania LBS100-40D do 1200kg/h, zoptymalizowana konstrukcja ślimaka, która zapewnia plastyfikację i dobre wymieszanie materiału, a także rozsądne przekształcenie energii mechanicznej w energię cieplną, wydajność jest liniowa i stabilna;

Zastosowano wysoko wydajny silnik inwerterowy, sprawność wynosi do 95,1%;

Importowana precyzyjna przekładnia pionowa, cicha, wysokowydajna, z łożyskami SKF, uszczelnieniem olejowym japońskiej produkcji;

Precyzyjny zintegrowany system sterowania wagą grawimetryczną do monitorowania wydajności wytłaczarki w czasie rzeczywistym, można wybrać tryb sterowania wydajnością lub sterowania wagą, aby zmniejszyć wahania wartości wagi, jest to wygodne do ustawiania procesu produkcji, zmniejsza koszty produkcji.

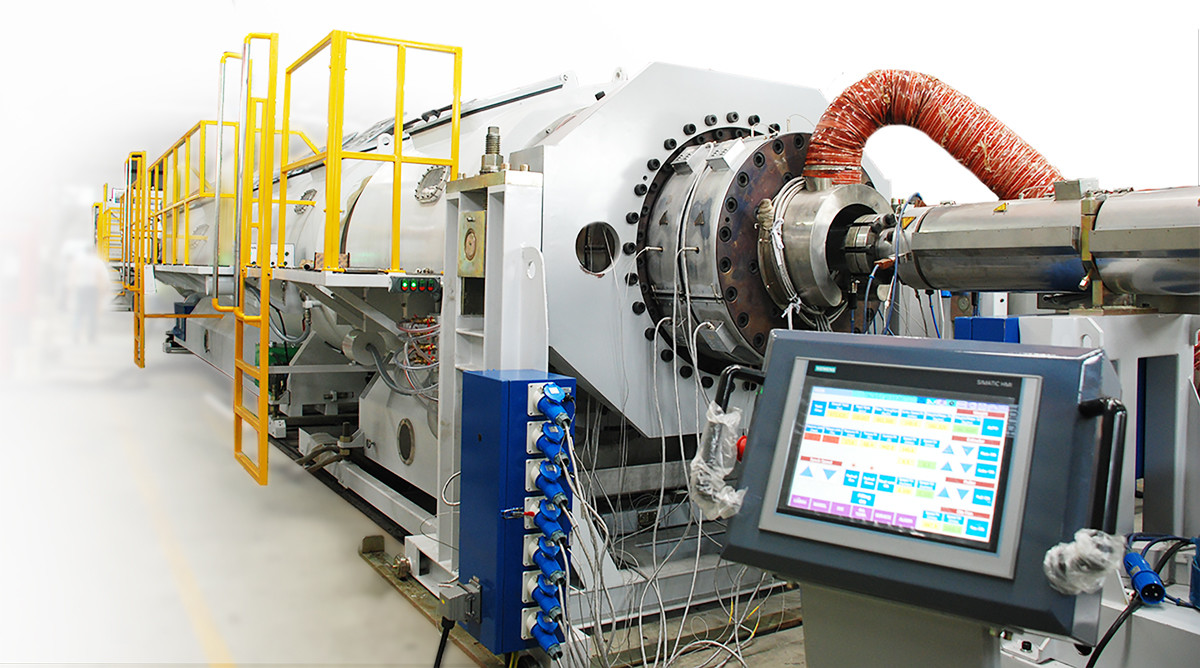

Zastosowano sterowanie komunikacją magistrali PROFINET, wyposażone w 12-calowy kolorowy ekran dotykowy, ikony przycisków, intuicyjne i łatwe do zrozumienia.

Cała linia wykorzystuje szafę WEITU PS, układ z oddzielonym mocnym i słabym prądem, zmniejsza zakłócenia, górny wylot powietrza i klimatyzator przemysłowy są używane razem, efekt chłodzenia jest dobry;

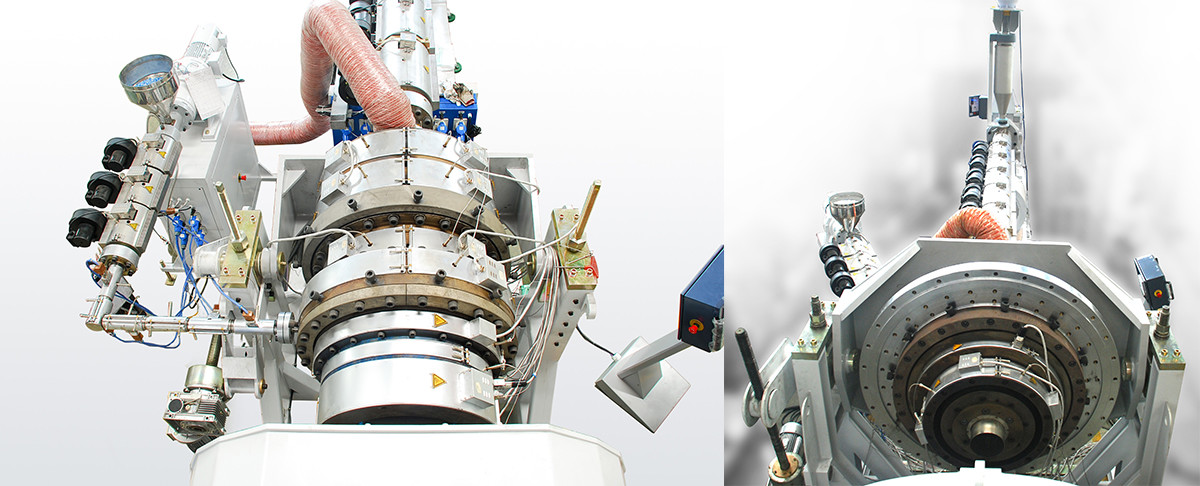

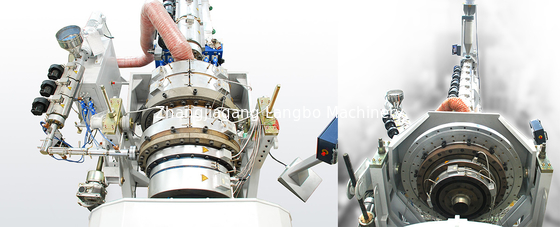

Głowica

Głowica wykonana jest z korpusu formy spiralnej, aby wyeliminować ślad spawania;

Z urządzeniem wyciągowym sterowanym falownikiem, może przyspieszyć szybkość chłodzenia wewnętrznej ściany rury i zmniejszyć długość chłodzenia;

Może spełnić wymagania produkcyjne rur ODØ500-Ø1200 PN0.6~ PN1.6.

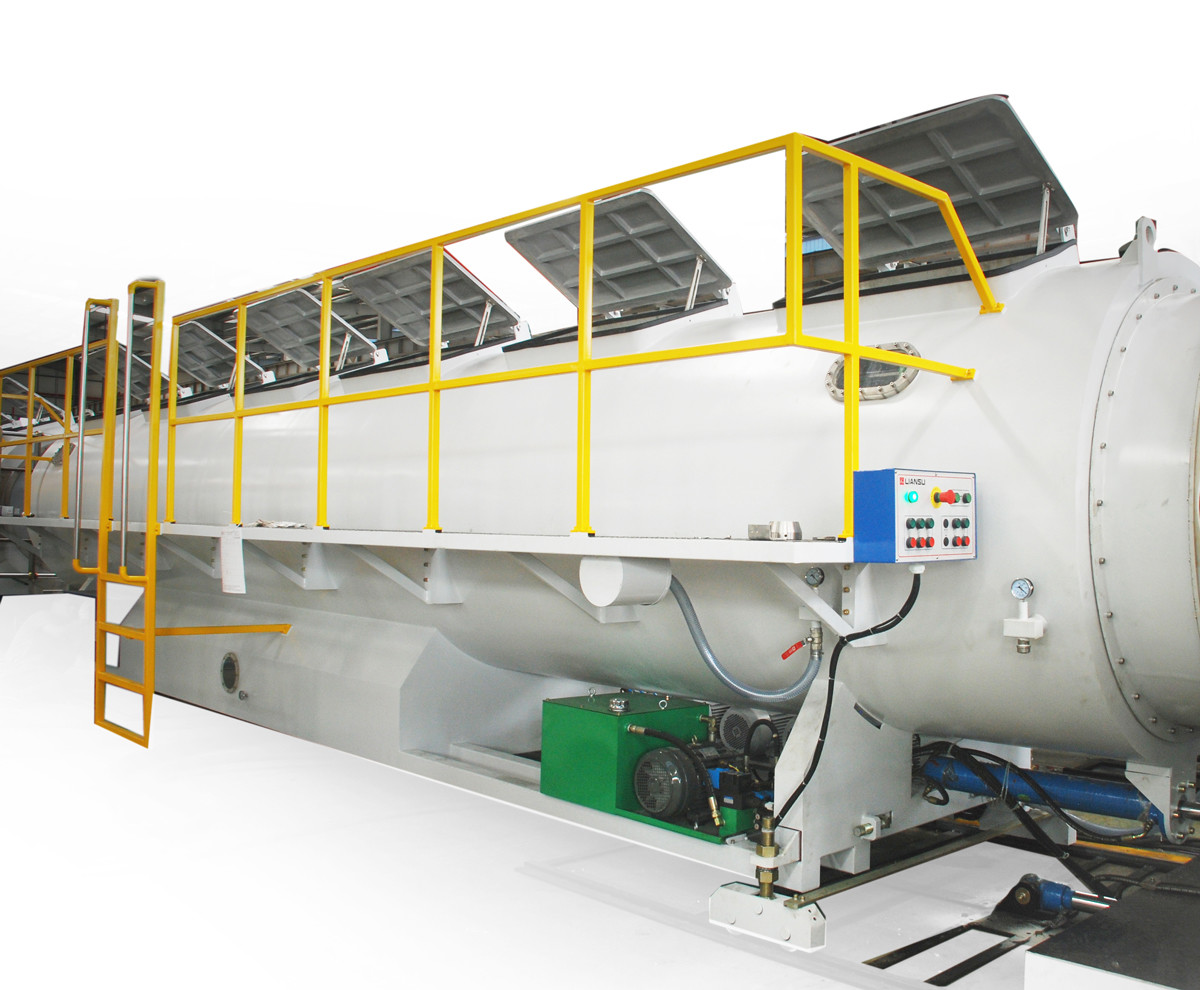

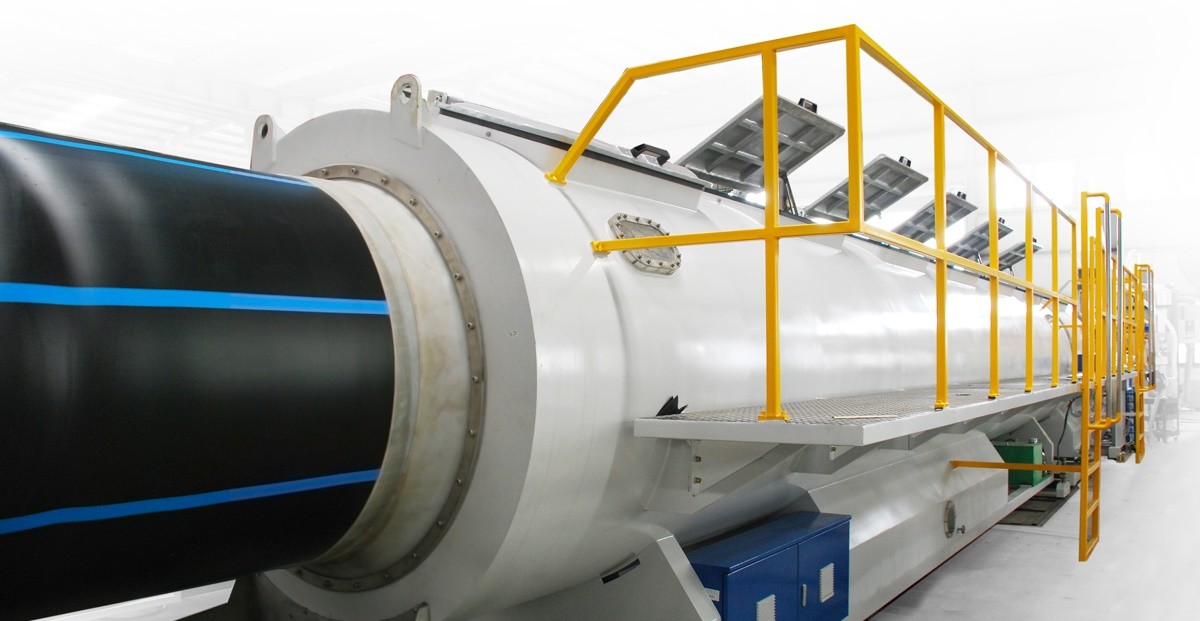

Zbiornik próżniowy

Zbiornik próżniowy przyjmuje układ 2+10M, korpus zbiornika 2m i 10m można szybko połączyć i rozłączyć elektrycznie, jest wygodny do obserwacji jakości rur przed formowaniem i zmniejsza straty materiału;

Część próżniowa przyjmuje konstrukcję z podwójnymi komorami, a rura jest szybko formowana, aby poprawić wydajność chłodzenia;

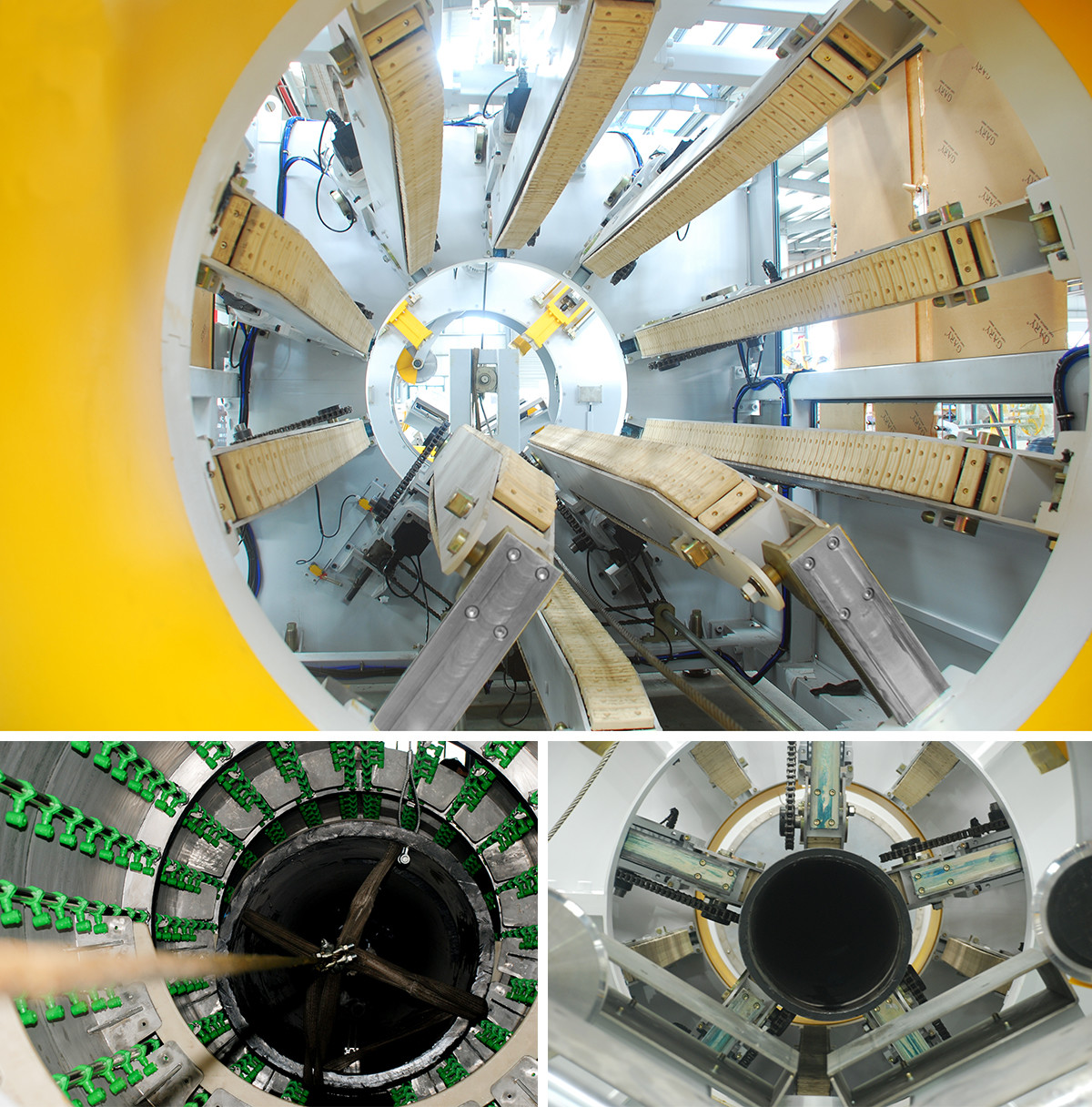

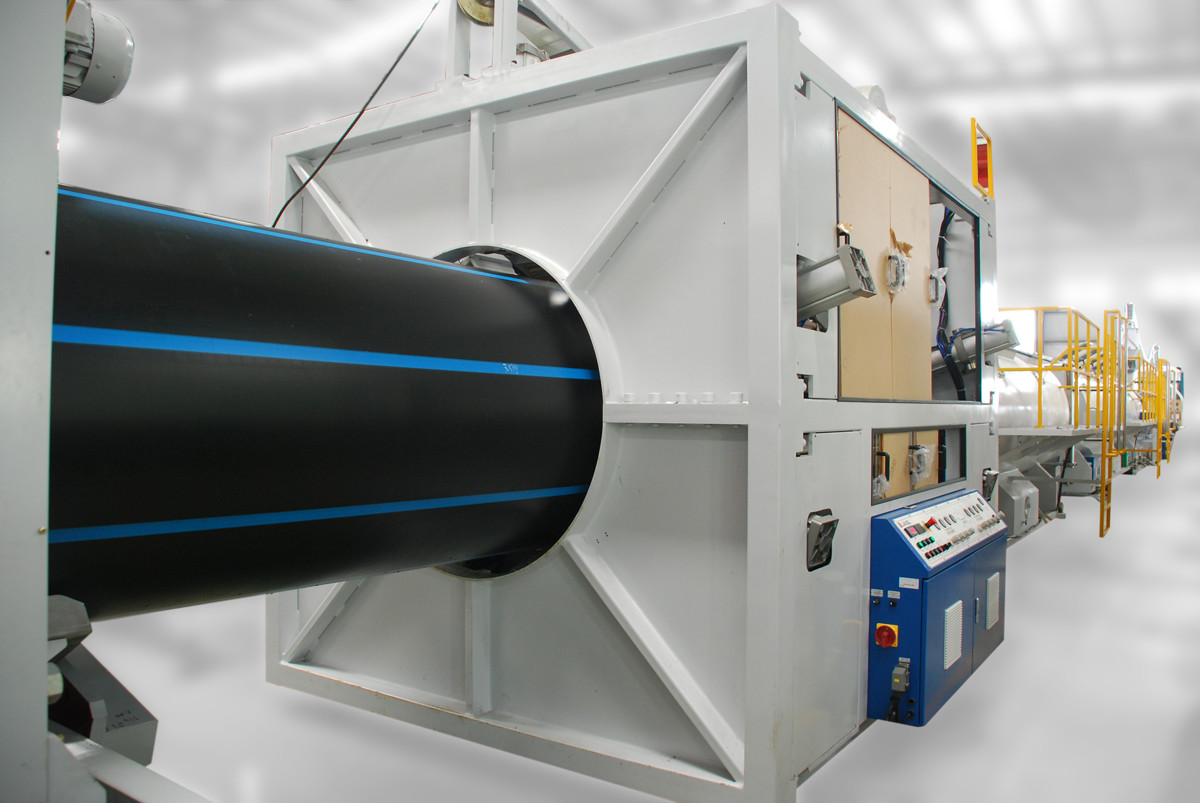

Maszyna odciągowa

Wyposażona w jednostkę odciągową z dziesięcioma gąsienicami, zakres średnic rur w zakresie odciągu 500-1200MM.

Zakres regulacji prędkości ponad 30 razy, przyjmuje samodzielnie wykonany niezależny silnik serwo Liansu, plan synchronizacji prędkości serwo "jeden sterownik napędza wiele silników", aby zagwarantować stabilność niskiej prędkości obrotowej i odpowiedni moment obrotowy (gwarantuje szybkie formowanie rur o dużej średnicy i wysokiej klasie ciśnienia); Konfiguracja urządzenia wstępnego odciągu w celu zmniejszenia kosztów przygotowania i pracy.

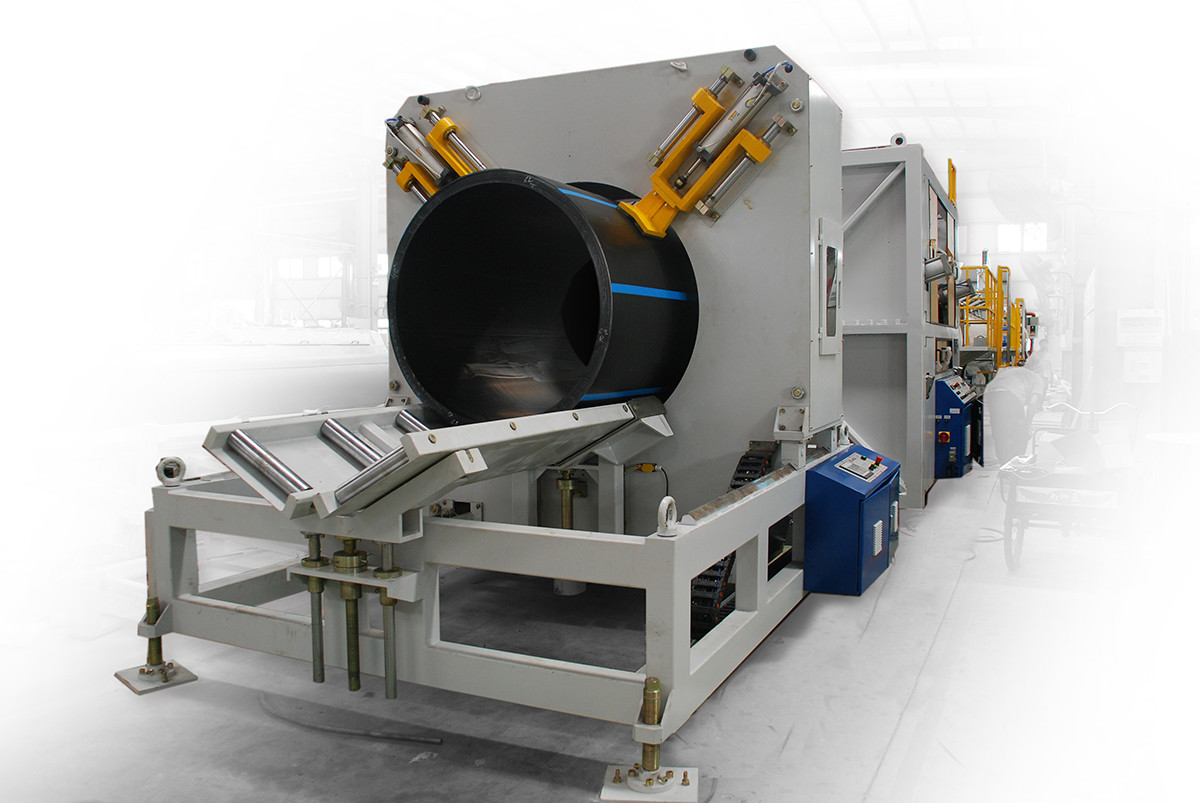

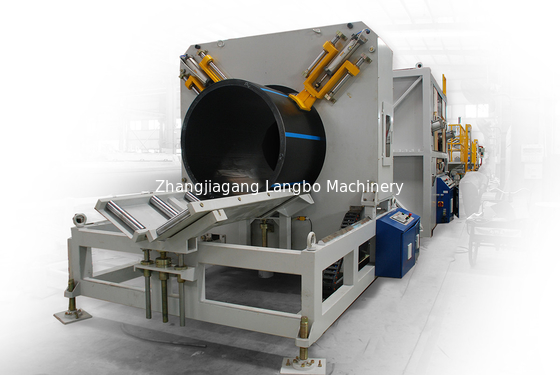

Cięcie

Wyposażona w obcinarkę bezwiórową, importowany podwójny system podawania noży hydraulicznych, zakres cięcia ODØ500-Ø1200, maksymalna grubość rury do 80mm;

Czoło cięcia jest płaskie, gładkie i bez kołnierza, produkcja przyjazna dla środowiska; Zacisk typu V, podczas zmiany specyfikacji, wymaga tylko regulacji elektrycznej, zmniejsza intensywność pracy i poprawia wydajność;

Innowacyjne pierścienie przewodzące i szczotki węglowe, zapewniają ścisły kontakt i zmniejszają konserwację.
