Szczegóły Produktu:
|
Nazwa: | Linia do wytłaczania rur PVC | Szczegóły pakowania: | owijanie folią |
---|---|---|---|
Plastikowy: | PCW | Podanie: | produkcja rur |
surowiec: | proszek pcv | Projekt śruby: | stożkowa podwójna śruba |
Materiał śruby: | 38CrMoALA | Silnik: | Siemensa |
falownik: | WĄTEK | Czujnik temperatury: | OMRON |
High Light: | stabilnie działająca linia do wytłaczania rur z PVC,dwuślimakowa linia do wytłaczania rur z PVC,stabilna działająca wytłaczarka do rur z tworzyw sztucznych |
Linia do wytłaczania rur PVC 16-315 mm
Linia do produkcji rur PVC składa się z grupy szybkiego mieszania, stożkowej wytłaczarki dwuślimakowej, form, zbiornika wody chłodzącej do kalibracji średnicy próżni, odciągu, drukarki atramentowej, piły, układarki itp.
W linii zastosowano unikalną konstrukcję ślimaka, która charakteryzuje się krótkim czasem pozostawania materiałów w lufie oraz dobrym efektem mieszania i uplastyczniania.Przyjmuje skrzynię redukcyjną o super jakości, z ładnym konturem, stabilną pracą i niskim poziomem hałasu.Żebrowana grzałka ceramiczna do ogrzewania beczki i układu chłodzenia powietrzem zapewnia precyzyjną kontrolę temperatury.System odgazowywania próżniowego może pozbyć się wilgoci i lotnych gazów z materiałów i zagwarantować super jakość produktów.Silnik główny stosuje sterowany silikonem regulator prędkości prądu stałego lub regulator prędkości o zmiennej częstotliwości, który zapewnia stabilny wyjściowy moment obrotowy i bezstopniową regulację prędkości.Nadaje się do przetwarzania proszku PVC lub UPVC.
PRZEPŁYW PRODUKCJI:
Surowiec + dodatek → Mieszanie → Przenoszenie materiału → Podawanie wymuszone → Stożkowa wytłaczarka dwuślimakowa → Forma do wytłaczania → Jednostka sterująca średnicą → Skrzynka kształtująca próżnię natryskową → Zbiornik wody chłodzącej typu natryskowego / zanurzeniowego → Maszyna do znakowania → Ciągnik gąsienicowy → Obcinak → Maszyna do rozszerzania rur → Układarka rur → kontrola i pakowanie rur
PARAMETR TECHNICZNY:
Model | Średnica rury | Wytłaczarka | Moc ekstrudera | Pojemność |
LB-32A | 16-32 (cztery) | SJ65/132 | 37 AC | 250 |
LB-32B | 16-32 (cztery) | SJ80/156 | 55 AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15 AC | 100 |
LB-50B | 16-50 (podwójne) | SJ51/105 | 18,5 AC | 150 |
LB-50C | 16-50 (podwójne) | SJ65/132 | 37 AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18,5 AC | 150 |
LB-63B | 16-63 (podwójne) | SJ65/132 | 37 AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37 AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37 AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55 AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110 DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
GŁÓWNE ELEMENTY LINII PRODUKCYJNEJ
Wytłaczarka dwuślimakowa stożkowa: Wyposażona w wymuszony system podawania materiału o stałej ilości, automatyczny system kontroli temperatury, system odsysania próżni i automatyczny system kontroli prędkości.
Taka struktura zapewnia dokładną kontrolę temperatury materiału, stabilność uplastycznienia i znacznie poprawia szybkość produkcji.Głównym silnikiem jest bezpośredni konwerter lub przetwornica częstotliwości.
Formy do wytłaczania PVC: Materiał jest wysokiej jakości 40Cr.Powierzchnia form jest polerowana i chromowana.przyjmuje strukturę spirali z wieloma głowami.Stop ma niskie ciśnienie.Wytłaczając w dużej ilości, głowica matrycy nadal utrzymuje niską temperaturę.
Zbiornik na wodę do kalibracji próżni: materiał korpusu to wysoka twardość i dobrej jakości płyta ze stali nierdzewnej.Jest odporny na wysokie ciśnienie, odporny na korozję i dwustopniowy dla rur o dużej średnicy.
Elektryczność kontroluje temperaturę wody.
Materiał dyszy to tworzywo sztuczne ABS.Rama maszyny może być regulowana w trzech wymiarach.Ruch od przodu do tyłu przyjmuje cykloidalny napęd reduktora, a góra i dół oraz lewo i prawo przyjmują regulację śrubową.
Zbiornik chłodzący do rozpylania wody: Korpus wykonany jest ze stali nierdzewnej, a klosz jest przezroczystą kurtyną z miękkiego PCV.Pływak ze stali nierdzewnej reguluje poziom wody, a elektryczność kontroluje temperaturę wody.Materiał dyszy to tworzywo sztuczne ABS.
Maszyna do odciągania: Przyjmuje podejście do konwersji częstotliwości.Każda rama trakcyjna jest przenoszona za pomocą łańcucha, co zapewnia równoczesny ruch każdej gąsienicy.Jest to pneumatyczne mocowanie elastyczne.
Maszyna do cięcia: Jest to cięcie planetarne o dużej średnicy.Ostrze obraca się, a część tnąca i część wprowadzająca ostrze wykonują obrót.Ma strukturę cięcia pod kątem, pneumatyczne aluminiowe półzaciskanie i urządzenie czyszczące.
System sterowania: Możemy zaoferować system sterowania Siemens PLC, który jest inteligentnym systemem sterowania.Możemy również zaoferować zwykły system sterowania, który wykorzystuje części elektryczne Siemens, regulator temperatury Omron.Obsługa jest prosta.

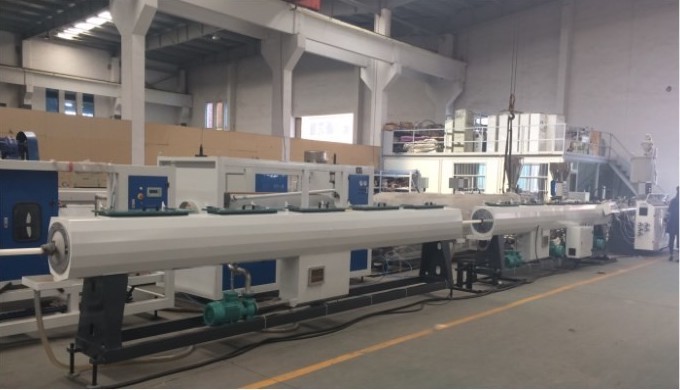

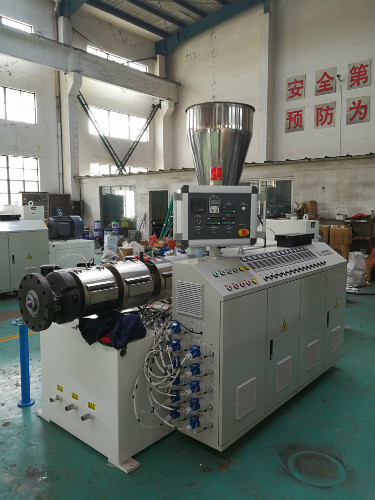

Wytłaczarka Zbiornik próżniowy

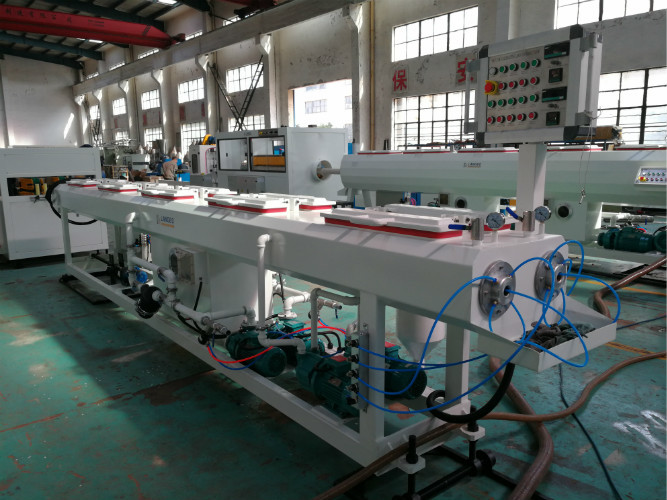

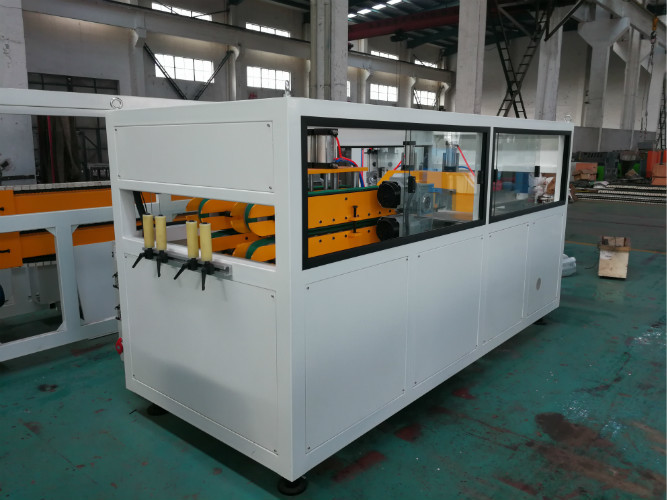

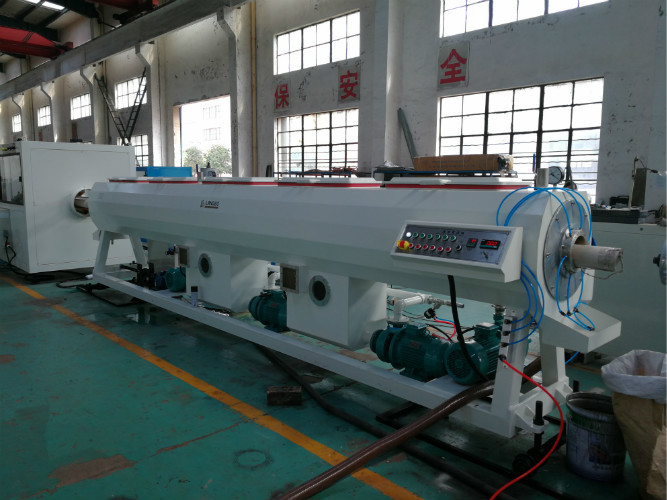

Maszyna do odciąganiaZbiornik próżniowy z funkcją chłodzenia

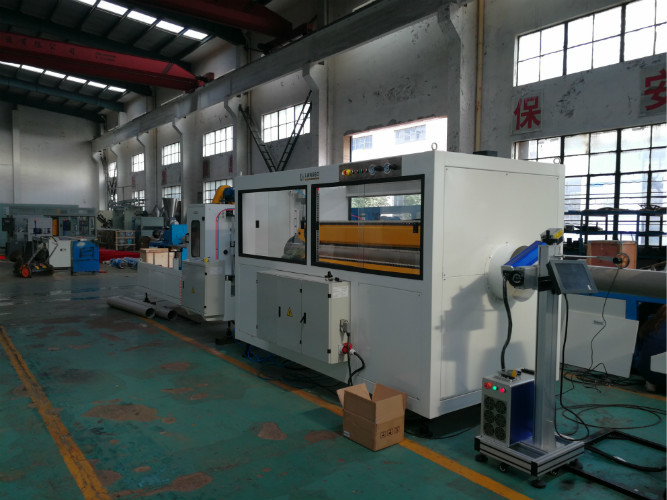

Maszyna do cięcia Maszyna do odciągania
