Ciągłe sterowanie ekranem dotykowym wytłaczarki do rur Hdpe 0,6 m/min

Linia / maszyna do wytłaczania rur HDPE o dużej średnicy

KONFIGURACJA CAŁEJ LINII I

KONFIGURACJA CAŁEJ LINII II

LINIA MASZYNOWA DO PRODUKCJI PE

Poprzez długi czas i ciągłe innowacje i testy, LANGBO Machinery opracowało nową generację rur PE
linia do wytłaczania o wysokiej automatyzacji, dużej prędkości, wysokiej niezawodności, niskim zużyciu energii.

PRZEBIEG PROCESU

Surowiec - Ładowarka - Suszarnia - Wytłaczarka - Forma - Zbiornik próżniowy - Zbiornik chłodzący - Maszyna do odciągania - Maszyna do cięcia - Stos skał (nawijarka)

GŁÓWNA LISTA MASZYN

1. Wytłaczarka

W oparciu o stosunek L/D 33:1 dla konstrukcji śrubowej opracowaliśmy stosunek L/D 38:1.W porównaniu z 33:1
stosunek, współczynnik 38: 1 ma zaletę 100% plastyfikacji, zwiększa wydajność wyjściową o 30%, zmniejsza zużycie energii
do 30% i osiągnąć prawie liniową wydajność wytłaczania.

2. Umrzeć głową

Głowica matrycowa stosuje strukturę spiralną, każdy kanał przepływu materiału jest umieszczony równomiernie.Każdy kanał
jest po obróbce cieplnej i polerowaniu lustrzanym, aby zapewnić płynny przepływ materiału.Struktura głowicy matrycy jest zwarta i
zapewniają również stabilne ciśnienie, zawsze od 19 do 20Mpa.Pod tym ciśnieniem jakość rur jest dobra i bardzo niska
wpływ na moc wyjściową.Może produkować rury jednowarstwowe lub wielowarstwowe.

3. Zbiornik próżniowy

Zbiornik próżniowy służy do kształtowania i schładzania rury, tak aby osiągnąć standardowy rozmiar rury.Używamy dwukomorowych
struktura. Pierwsza komora jest krótka, aby zapewnić bardzo silne chłodzenie i funkcję próżni.Jak kalibrator
umieszczony z przodu pierwszej komory, a kształt rury jest tworzony głównie przez kalibrator, ta konstrukcja może zapewnić szybkość
oraz lepsze formowanie i chłodzenie rury.

4.Zbiornik chłodzący

Zbiornik wody chłodzącej służy do dalszego chłodzenia rury.

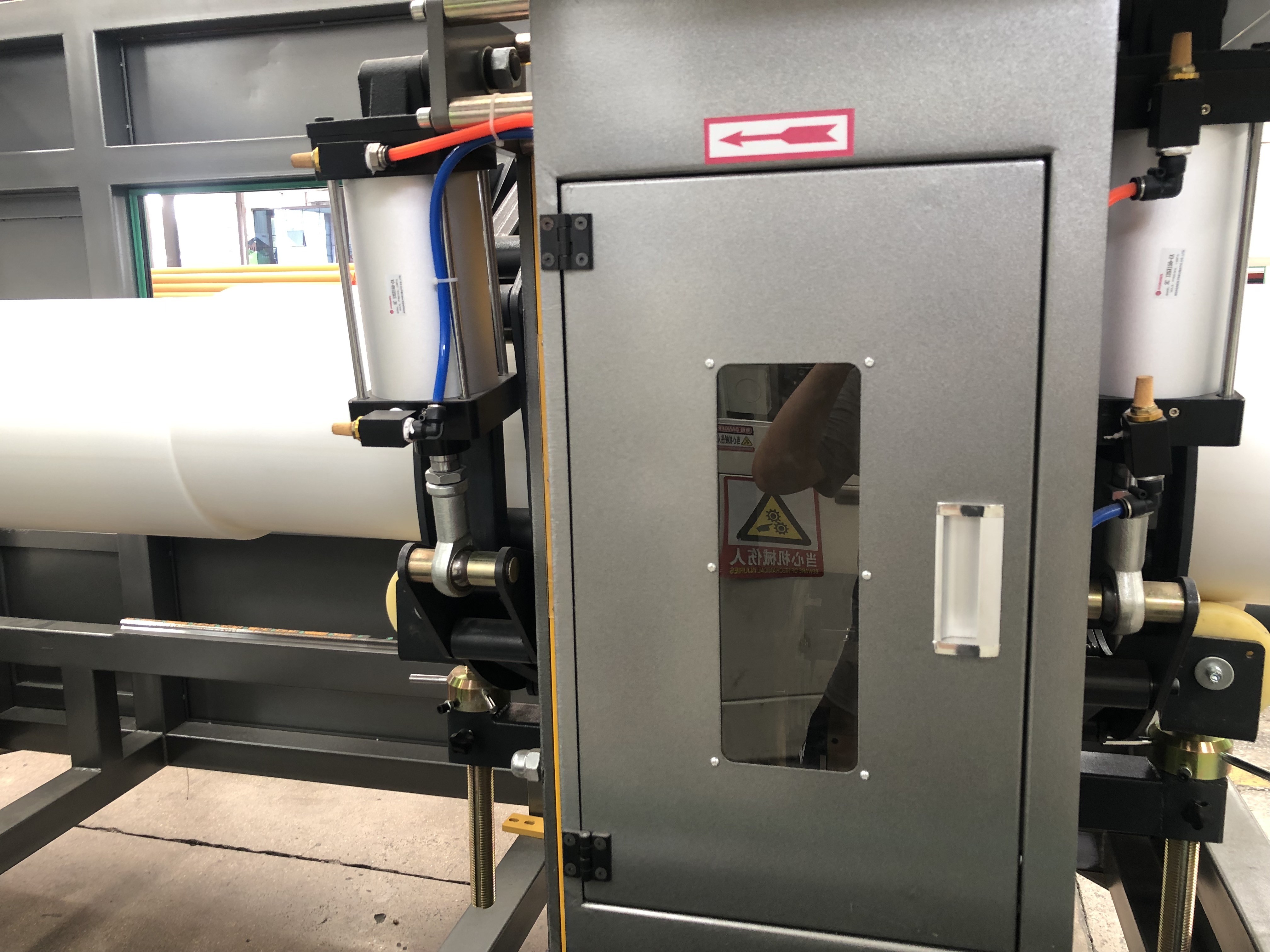

5.Odciągnąć maszynę

Maszyna do odciągania zapewnia wystarczającą siłę uciągu do stabilnego ciągnięcia rury.Według różnych rozmiarów rur i
grubość, nasza firma dostosuje prędkość trakcji, liczbę pazurów, efektywną długość trakcji.Aby zapewnić
dopasuj prędkość wytłaczania rur i prędkość formowania, a także unikaj deformacji rury podczas trakcji

6. Maszyna do cięcia

Maszyna tnąca sterowana przez Siemens PLC, współpracująca z zespołem odciągowym w celu uzyskania precyzyjnego cięcia.Klient
mogą ustawić długość rury, którą chcą przeciąć.Działania typu multi-feed-in dla realizacji jednego procesu skrawania
(chronić ostrza i piły, zapobiegać zakleszczaniu się brzeszczotów i pił w przypadku grubej rury, a powierzchnia cięcia rury jest gładka).

7. Stojak do układania w stos

Do podpierania i rozładowywania rur.Długość układacza można dostosować
