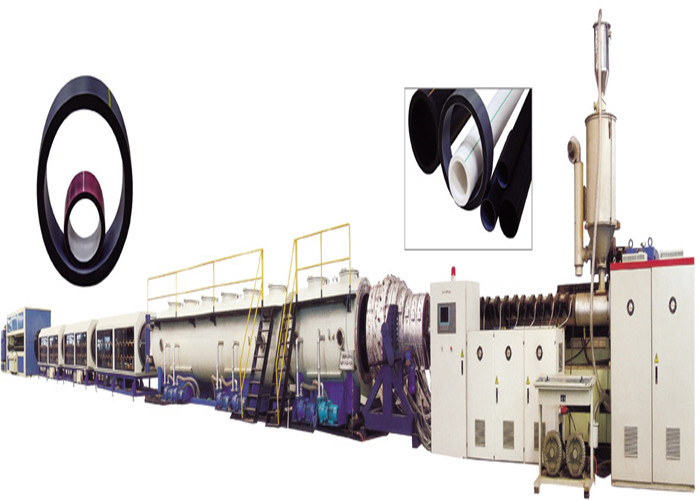

Multi Layers PE Pipe Extrusion Line With Haul Offs Cutter Units 90KW Power

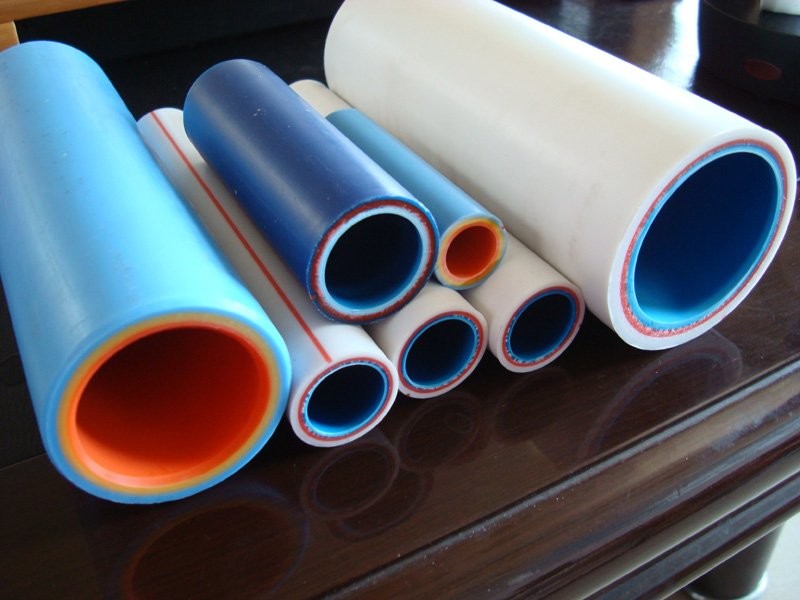

LINIA EKSTRUZYJNA DO RUR WIELOWARSTWOWYCH PE Z URZĄDZENIAMI DO CIĄGNIĘCIA I CIĘCIA


Zestaw składa się z wytłaczarki jednoślimakowej, zbiornika kalibracyjnego próżniowego, urządzenia do ciągnięcia, przecinarki, układarki lub maszyny do rozszerzania końcówek itp.

Wytłaczarka i urządzenie do ciągnięcia wykorzystują importowane urządzenia do sterowania częstotliwością prądu zmiennego. Pompa próżniowa i silnik ciągnący wykorzystują produkty najwyższej jakości. Urządzenia do ciągnięcia o różnych specyfikacjach, takie jak dwu-, trzy-, cztero-, sześcio-gąsienicowe itp., są projektowane do różnych wymagań. Można wybrać typ cięcia piłą tarczową lub typ cięcia planetarnego. Dodatkowo wyposażone jest w przyrząd do pomiaru długości i urządzenie do zwiększania grubości. Jednostka charakteryzuje się niezawodnym działaniem i wysoką wydajnością produkcji.

KOMPLETNE LINIE EKSTRUZYJNE SKŁADAJĄ SIĘ Z NASTĘPUJĄCYCH ELEMENTÓW:

• Wytłaczarka jednoślimakowa:

Służy do topienia i mieszania materiału tworzywa sztucznego. LANGBO stosuje specjalny typ ślimaka i cylindra, który zapewnia doskonałe mieszanie i jednorodność. Nasza wytłaczarka ma wydajność od 2,5 kg/h do 1000 kg/h dla rur PE.

Do wytłaczarki stosujemy specjalną przekładnię z łożyskami oporowymi. Przenosi moc silnika na ślimak. Aby zminimalizować zużycie energii elektrycznej, w naszej wytłaczarce stosujemy silnik napędowy znanej marki „SIEMENS”. Można wybrać system automatyki zaprojektowany z użyciem sterownika PLC i panelu dotykowego.

• Głowica:

Nasza konstrukcja głowicy zapewnia idealną lepkość materiału topliwego do produkcji rur. Nadaje kształt rury lub formę tworzywu sztucznemu po przetworzeniu. Wszystkie powierzchnie mające kontakt z tworzywem są polerowane, aby zminimalizować straty tarcia.

LANGBO produkuje głowice do rur jedno-, dwu- i wielowarstwowych. Głowice z pokryciem foliowym. Głowice do pokrywania rur stalowych tworzywem sztucznym i inne specjalne głowice.

• Zbiornik próżniowy:

Zbiorniki próżniowe LANGBO są wykonane ze stali nierdzewnej.

Nasze dysze są zaprojektowane z myślą o maksymalnej wydajności chłodzenia. Chłodzona woda rozpyla się na zewnętrzną powierzchnię gorącej rury z tworzywa sztucznego z dysz.

Dzięki wysokowydajnej pompie wodnej chłodzona woda dociera do rury w całości.

Ciśnienie w naszym zbiorniku próżniowym można regulować, dzięki czemu ciśnienie próżni można ustawić zgodnie z wymaganiami rury.

Stosujemy uszczelki do każdej pokrywy zbiornika próżniowego. Zapobiega to wyciekom próżni i minimalizuje zużycie energii.

• Urządzenia do ciągnięcia:

Dzięki zastosowanym materiałom w naszych urządzeniach do ciągnięcia, uzyskujemy bardzo dobrą przyczepność do rury i zapobiegamy poślizgowi.

Potrzebna prędkość do ustawienia palet może być zmieniana za pomocą falownika elektrycznego. Różne prędkości linii są łatwo regulowane za pomocą panelu sterowania.

Produkujemy urządzenia do ciągnięcia w zależności od średnicy rury, od 2 do 10 palet.

Nasze urządzenia do ciągnięcia mogą pracować synchronicznie z linią produkcyjną. Wraz ze wzrostem prędkości wytłaczarki, prędkość urządzeń do ciągnięcia jest automatycznie zwiększana.

• Przecinarka:

Planetarna piła LANGBO przecina rurę na zaprojektowaną długość bez żadnych zadziorów.

Prędkość cięcia podczas cięcia jest synchroniczna z prędkością linii za pomocą PLC, co zapewnia dokładną długość.

Długość rury do przecięcia jest łatwo regulowana za pomocą ekranu dotykowego.

Długość rury jest mierzona za pomocą enkodera, dzięki czemu można precyzyjnie ciąć żądaną długość.

• Stół obrotowy: Działa na cylindrze pneumatycznym.

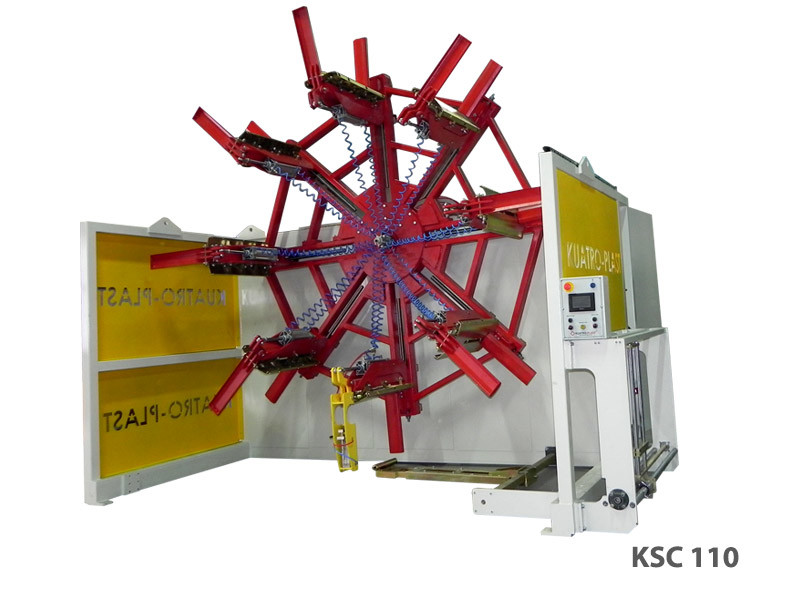

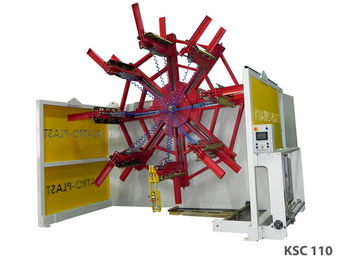

• Nawijarka:

Nawijarka do rur z tworzyw sztucznych LANGBO jest przeznaczona do nawijania rur PE, rur karbowanych i rur kroplujących. Stosujemy silnik momentu obrotowego do pozycjonowania rury na nawijarce, co zapewnia dokładność nawijania.

Nasze nawijarki mogą nawijać rury o średnicy od 16 mm do 125 mm.

Dzięki ustawieniu momentu obrotowego, napięcie rury doprowadzanej z linii można łatwo regulować, a na końcu nawijania, nawój jest bardzo łatwo zdejmowany.


Wszystkie linie do ekstruzji rur mogą być wyposażone w różneurządzenia pomocniczew celu zaspokojenia żądań naszych klientów i zapewnienia rozwiązania z jednego źródła.



SPECYFIKACJE:
